〜リアルとシミュレーションの違いはなぜ起きるのだろうか?〜 FEM実験室-静解析編
(理論と実験と解析の融合セミナー)

シミュレーションモデルの作成や解析結果評価について視野を広げることを目指し、本セミナーでは実際に実験を行い、測定値と解析値を比較しながら、誤差が生じる要因について考察を行います。

講師 瀧澤 英男 氏
日本工業大学 機械工学科 准教授 准教授
只野 裕一 氏
佐賀大学大学院工学系研究科機械システム工学専攻 准教授
永井 学志 氏
岐阜大学工学部機械工学科 准教授
松井 和己 氏
横浜国立大学 大学院環境情報研究院 准教授
渡邉 大 氏
芝浦工業大学システム理工学部 機械制御システム学科 准教授
対象
  • 簡易CAEソフトをご利用の方
  • CAEソフトを利用されているが解析が主業務ではない方
  • 3次元CADソフトご利用の方で解析まで行う方
  • CAEユーザーでCAEソフトをブラックボックス化したくない方
  • 測定値とシミュレーション値の違いを知りたい方
※本セミナーの目的はシミュレーションと実験の比較であるためANSYSを使ったことのない方でも問題ありません。
受講形態 実験、理論講義
受講料 43,200円(税込)

※お支払い方法は、セミナー受講料のお支払いについてをご確認ください。

時間 10:00〜17:00
会場 東京開催:  弊社 東京本社
名古屋開催: 弊社 中部支社
大阪開催:  弊社 西日本支社
定員 東京会場 20名
名古屋会場 12名
大阪会場 15名

日程・お申し込み

参加ご希望の日程をクリックしてください。申し込みフォームが表示されます。

概要・主旨
タイムテーブル・目次
受講後の感想

概要と主旨

セミナーの風景(FEM実験)を動画で公開中です。 CAEソフトを有効活用するためには、シミュレーションの結果を評価・検証する事が重要ですが、シミュレーションの対象となる実験結果と「一致する・しない」だけを、CAEの評価基準としてしまう人も少なくないようです。もちろん、実験結果と一致する結果が得られることが望ましいことは間違いありませんが、それだけでは、シミュレーション結果が適切であるかどうかの判断はできません。
近年では、複雑な非線形現象をシミュレーションの対象とすることが一般的になっており、単に実験結果と一致するシミュレーション結果を得ることだけでも困難な状況になっています。

本講義では、実験結果とシミュレーション結果が「一致しない」ことを前提に、これらの差をどのようにとらえて、どのような議論を展開すればよいのかを実践します。
CAEの評価基準は様々ですが、米国機械学会(ASME)のV&V(Verification & Validation)の考え方にもとづいて、シミュレーションの「正しさ」と「妥当性」を明確に区別し、それぞれを確認するための手続きを解説します。

3〜4名程度のグループにわかれて、簡単な実験装置を使った「はりの曲げ実験」を行います。
これを比較対象と設定して、V&Vのプロセスを実際に行い、シミュレーションの「正しさ」と「妥当性」を検討するプロセスを体験していただきます。はりの支持条件などを変更しながら、それらの変更に追従できる「適切な数値シミュレーション」を作り上げることを通して、実験結果とCAEの違いを正しく説明できるようになっていただきたいと考えています。

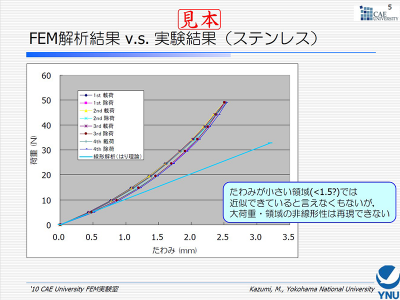

セミナーテキストサンプル1
セミナーテキストサンプル2

プログラム

開始時間 項目
10:00
  1. はじめに
    「Verification & Validation事始め」
10:55 休憩
11:00
  1. 実験1 〜はりの単純曲げ実験〜
    「まずは簡単なところから、実験と解析の比較」
12:00 昼食休憩
13:00
  1. FEMのVerification
    「FEM/CAEの正しさをどうやって確認するか?」
13:55 休憩
14:00
  1. 実験2 〜片側・両側完全固定の曲げ実験〜
    「世の中、そんなに甘くない」
15:00 休憩
15:10
  1. 実験3 〜支持条件を緩めた曲げ実験〜
    「さらなるValidationプロセスへ」
16:10 休憩
16:20
  1. Validation事例紹介・まとめ
  • 各講演時間・順序が変更になる場合がございます。予めご了承ください。
